Reemplazar la batería.

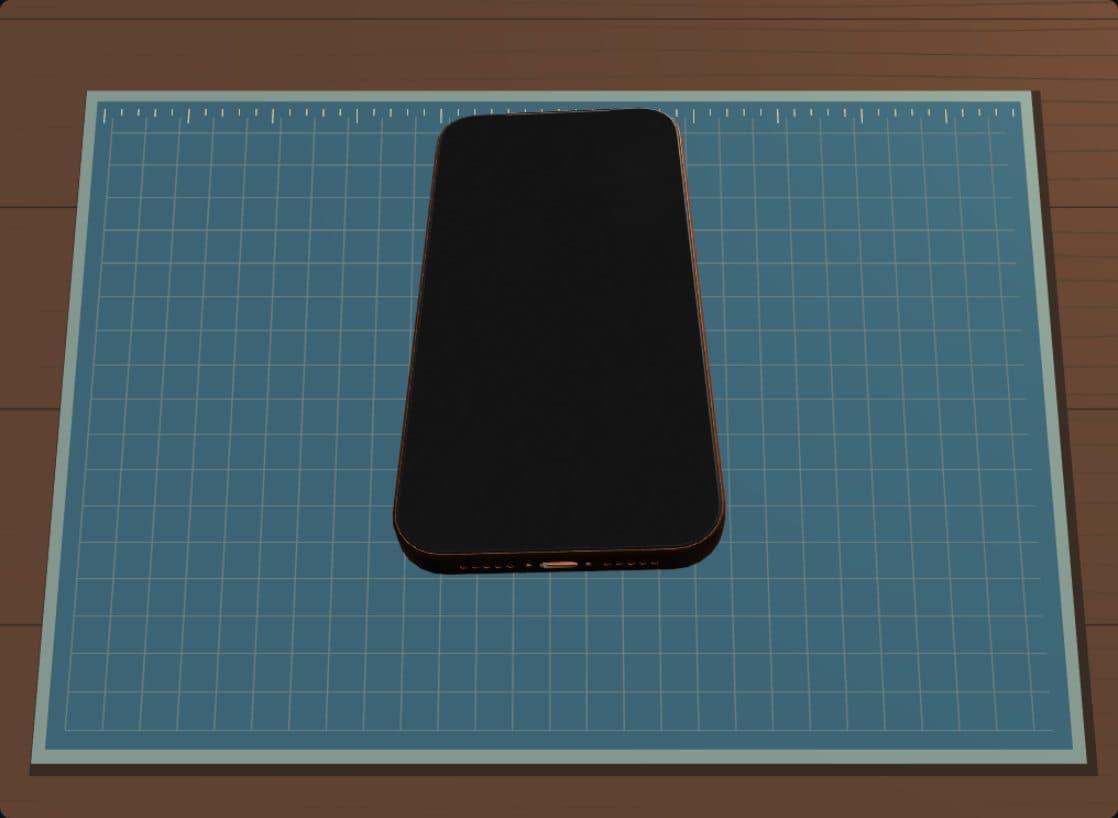

Sacar los tornillos inferiores

Usá el destornillador indicado para retirar los dos tornillos de la parte inferior del iPhone. Mantené presionado sobre cada uno hasta que salga.

Abrir todo el perímetro

Con el teléfono apoyado, calentá el borde. Agarrá la ventosa y colocala para crear una pequeña abertura. Insertá la púa hasta la marca de 3 mm y recorré los cuatro lados hasta marcarlos en verde. La ventosa se retira sola; después agarrá la mano y abrí la pantalla.

No insertar la púa entre el panel y su bisel plástico.

No superes 3 mm de profundidad con la púa.

Evitá el cable del sensor ambiental en el borde superior y el cable de pantalla junto al botón de subir volumen.

Retirar los tornillos de las cubiertas

Con el destornillador JIS 00, retirá primero el tornillo de la cubierta de pantalla y después el de la cubierta de batería. Mantené presionado sobre cada tornillo hasta retirarlo.

Retirar las cubiertas de conectores

Con las pinzas, retirá primero la cubierta de los conectores de pantalla y después la cubierta del conector de batería.

Desconectar los tres flex

Con el spudger, desconectá en orden el flex de batería, el flex de pantalla y el flex del sensor de luz ambiental. Levantá cada conector desde su borde, sin tirar del cable.

Retirar pantalla

Separá con cuidado el módulo de pantalla ya desconectado y retiralo del equipo.

Retirar tornillos de bandeja

Con el Torx Plus 4IP, girá en sentido antihorario y retirá cada tornillo de la bandeja; organizalos por posición y longitud en el FixMat.

Retirar batería

Levantá la batería desde la esquina superior izquierda y retirala sin tocar la cámara frontal.

Evitar tocar la cámara frontal.

Colocar batería nueva

Colocá la batería de reemplazo en la bandeja, asentala correctamente y comprobá que no quede ningún cable atrapado.

Fijar bandeja de batería

Reinstalá cada tornillo de la bandeja en su posición y longitud correctas con el Torx Plus 4IP, girando en sentido horario.

Limpiar superficies de sellado

Retirá los residuos con pinzas, desprendé lo restante con el spudger y limpiá todo el perímetro del marco y la pantalla con alcohol isopropílico y un paño sin pelusa.

Aplicar adhesivo de pantalla

Orientá el adhesivo por el recorte de cámara y las muescas; retirá un tercio del liner, alinealo con el marco, aplicalo progresivamente, presioná el perímetro con el spudger y quitá solo el liner frontal.

Posicionar pantalla para conectar

Ubicá la pantalla a la izquierda, cerca de la placa lógica, de modo que los cables alcancen sus conectores sin tensión.

Conectar pantalla y sensores

Alineá y presioná con el spudger el conector de pantalla y luego el del conjunto de sensores hasta que ambos queden conectados.

Conectar batería y probar

Conectá la batería con el spudger, encendé el iPhone, comprobá que inicie y funcione, y volvé a apagarlo antes de continuar.

Reinstalar cubiertas de conectores

Colocá la cubierta de batería y fijala con su tornillo JIS 00 en sentido horario; repetí el procedimiento con la cubierta de pantalla.

Retirar liners y asentar pantalla

Retirá los liners perimetrales, bajá primero el borde superior de la pantalla y presioná los bordes hasta dejarla al ras, sin pellizcar cables.

Sellar perímetro

Presioná de forma uniforme al menos el 95 % del perímetro de la pantalla y calentá al menos el 90 % del adhesivo perimetral para completar el sellado.

Reinstalar pentalobes

Reinstalá los dos tornillos pentalobe inferiores de 7,5 mm con el P2, girando en sentido horario.

Finalizar reparación

Completá el Asistente de reparación si corresponde y seguí el procedimiento indicado para calibrar la batería.
